Níže je technický popis jak odpařovací kondenzátory práce:
■Základní pracovní princip
Odpařovací kondenzátory odvádějí teplo tím, že kombinují chlazení vzduchem s odpařováním vody. Na rozdíl od standardních kondenzátorů, které se spoléhají pouze na rozumný přenos tepla, využívají absorpci latentního tepla během odpařování vody.

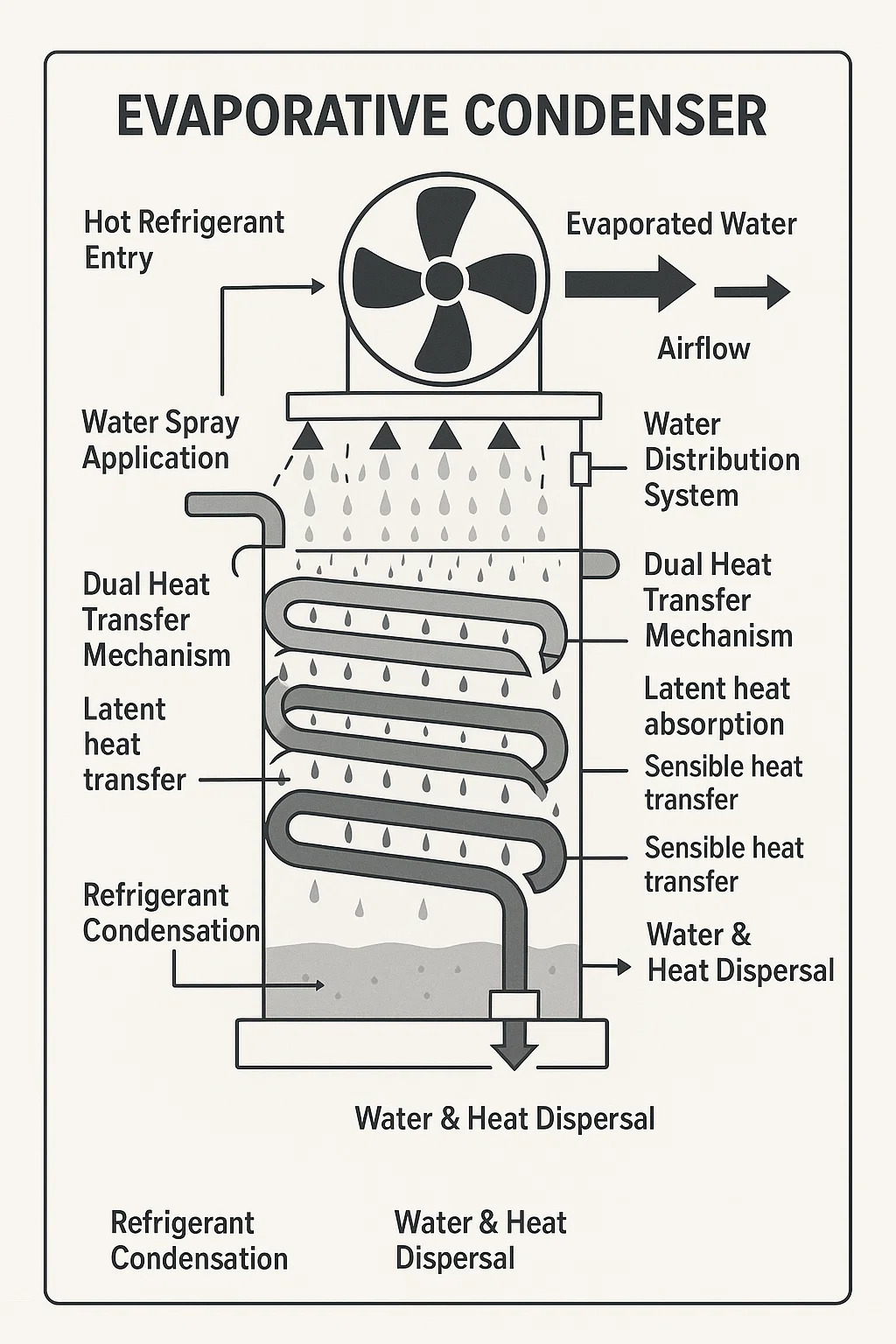

■Obsluha krok za krokem
▸ Vstup horkého chladiva
Horká, vysokotlaká pára z kompresoru vstupuje do stočeného potrubí kondenzátoru.
▸Aplikace ve spreji vodou
Čerpadlo nepřetržitě stříká vodu přes vnější části výměníků chladiva.
Voda pokrývá povrchy trubek a vytváří tenký film.
▸Vynucená interakce proudění vzduchu
Ventilátory táhnou okolní vzduch skrz svazek mokré cívky.
Proudění vzduchu urychluje odpařování vodního filmu na spirálkách.
▸Duální mechanismus přenosu tepla
Absorpce latentního tepla: Energie z par chladiva se přenáší do vody a způsobuje vypařování.
Citlivý přenos tepla: Proud vzduchu odvádí zbytkové teplo z chladiva a neodpařené vody.
▸Kondenzace chladiva
Ztráta tepla způsobuje, že páry chladiva kondenzují do vysokotlaké kapaliny uvnitř výměníků.
▸ Dispergace vody a tepla
Odpařená voda vystupuje jako pára v odpadním vzduchu.
Nevypařená voda se shromažďuje v jímce pro recirkulaci.
■Klíčové systémové komponenty
Svazek cívek: Trubky obsahující chladivo (měď/nerezová ocel).
Systém rozvodu vody: Rozprašovací trysky, čerpadla a jímka.
Ventilátory: Indukovaný tah (namontovaný nahoře) nebo nucený tah (namontovaný na boku).
Eliminátory unášení: Zabraňují úniku kapiček vody s odpadním vzduchem.
■Kritické faktory účinnosti
▸Závislost mokrého teploměru
Kondenzační teplota se blíží teplotě okolního vlhkého teploměru (ne suchého teploměru), což umožňuje nižší tlak v hlavě než vzduchem chlazené jednotky.
▸ Řízení kvality vody
Vodní kámen z tvrdé vody snižuje přenos tepla – vyžaduje chemické ošetření/změkčení.
Vypouštěcí ventily řídí koncentraci minerálů.
▸Ochrana proti zamrznutí
Glykolová aditiva nebo odtokové systémy zabraňují poškození zimním ledem.
■Režimy selhání v reálném světě
▸Zanedbané následky údržby
Ucpané trysky → Nerovnoměrné rozložení vody → Suchá místa → Přehřátí chladiva.
Usazování vodního kamene → Izolované potrubí → 30% ztráta účinnosti.
Růst legionel v neupravených vodních jímkách.
▸Omezení proudění vzduchu
Cívky nebo lopatky ventilátoru blokují prach/nečistoty → Snížené odpařování → Přetížení kompresoru.
▸Proč to není „výparník“
Výparníky absorbují teplo (např. vnitřní AC spirála).
Odpařovací kondenzátory odvádějí teplo (venkovní funkce).
